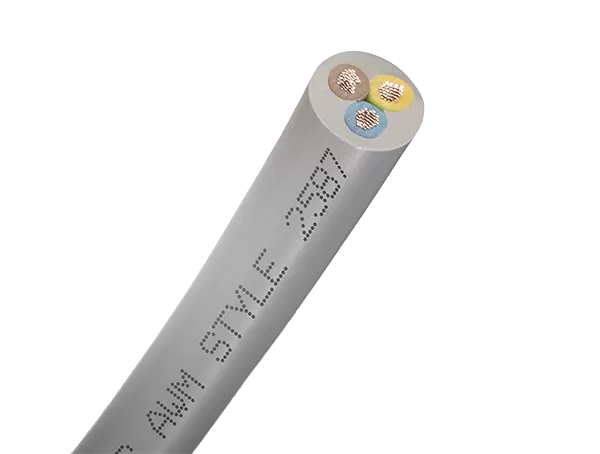

Cavi AWM multipolari

CARATTERISTICHE COSTRUTTIVE

• Conduttore flessibile, in rame elettrolitico rosso o stagnato.
• Isolamento in PE, PP, PVC o SR PVC, a seconda di quanto specificato nella Style Page.
• Costruzione con conduttori paralleli, a formare un cavo piatto, oppure riuniti a coppie od in gruppi, a formare cavi tondi multicoppie o multipolari.
• Opzionalmente, la costruzione può prevedere schermi in rame o nastro in alluminio.
• Guaina in PVC o PUR, a seconda di quanto specificato nella Style Page
• Marcatura : “SALCAVI TECHNIC SPA ITALY UR AWM FLAME RATING STYLE No. TEMPERATURA SEZIONE CONDUTTORE TENSIONE CSA (o cUR) TIPO CAVO TEMPERATURA TENSIONE FLAME RATING"
• Elenco cavi Style multipolari approvati : Style 2095, Style 2103, Style 2149, Style 2448, Style 2464, Style 2468, Style 2490, Style 2493, Style 2517, Style 2570, Style 2587, Style 20230, Style 20233, Style 20262, Style 20280, Style 20281, Style 20549, Style 20588, Style 20710, Style 20881, Style 20886, Style 21179, Style 21198, Style 21216, Style 21293, Style 21617, Style 21618, Style 21623, Style 21624, Style 21642, Style 21650, Style 21651, Style 21654.

      Specifiche in allegato

Tensione nominale
300 V, 600 V, 1000 V

Tensione di prova
da 3 kV a 10 kV

Temperatura di utilizzo
da 80°C a 105°C

Temperatura di corto circuito
160°C

Raggio minimo di curvatura
da 6 x D ad 8 x D, in base al diametro

cURus
E132504

CSA
LL 90483

UL RECOGNIZED
E132504
